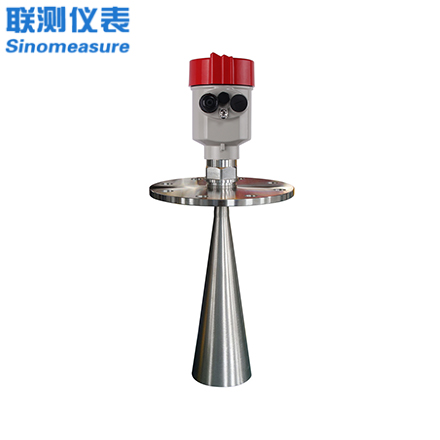

脈沖雷達液位計
2021-05-17 09:09:34導讀：
雷達液位計慢慢的從原來極少的市場占有率到目前不斷的提升
，這一現象的來源在于脈沖雷達液位計有著自己的優勢。脈沖有著較高的傳輸速度
，在一些控制要求較高的現場，會
雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。
（1）墻至安裝短管的外壁：離罐壁為罐直徑1/6處，最小距離為200mm。
（2）不能安裝在入料口的上方
雷達液位計慢慢的從原來極少的市場占有率到目前不斷的提升
雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。
（1）墻至安裝短管的外壁：離罐壁為罐直徑1/6處，最小距離為200mm。
（2）不能安裝在入料口的上方
。
（3）不能安裝在中心位置
（3）不能安裝在中心位置
，如果安裝在中央
，會產生多重虛假回波，干擾回波會導致信號丟失
。
?div id="m50uktp" class="box-center"> 。?）接管直徑應小于或等于屏蔽管長度（100mm或250mm）。
1.測量范圍從波束觸及罐低的那一點開始計算
?div id="m50uktp" class="box-center"> 。?）接管直徑應小于或等于屏蔽管長度（100mm或250mm）。
1.測量范圍從波束觸及罐低的那一點開始計算
，但在特殊情況下
，若罐底為凹型或錐形，當物位低于此點時無法進行測量。
2.若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
3.理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
4.對于過溢保護，可定義一段安全距離附加在盲區上。
5.最小測量范圍與天線有關。
雷達液位計正確選型才能保證雷達液位計更好的使用。選用什么種類的雷達液位計應根據被測流體介質的物理性質和化學性質來決定?使雷達液位計的通徑、流量范圍、襯里材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式雷達液位計。
2
2.若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
3.理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
4.對于過溢保護，可定義一段安全距離附加在盲區上。
5.最小測量范圍與天線有關。
雷達液位計正確選型才能保證雷達液位計更好的使用。選用什么種類的雷達液位計應根據被測流體介質的物理性質和化學性質來決定?使雷達液位計的通徑、流量范圍、襯里材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式雷達液位計。
2
、可測量的介質
測量介質流速、儀表量程與口徑 測量一般的介質時
測量介質流速、儀表量程與口徑 測量一般的介質時
，雷達液位計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用
，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同
，應視測量流量范圍是否 在流速范圍內確定
，即當管道流速偏低，不能滿足流量?jī)x表要求時或者在此流速下測量準 確度不能保證時
，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
所以即使脈沖雷達液位計選型已經是比較簡單的，但還是需要注意下，如果有必要的話，建議選擇廠家工程師一對一的指導，能做到這些要求的，杭州聯測算的上一家，也全國有20多個辦事處，可以提供一些技術支持，這點小編還是比較佩服的。
所以即使脈沖雷達液位計選型已經是比較簡單的，但還是需要注意下，如果有必要的話，建議選擇廠家工程師一對一的指導，能做到這些要求的，杭州聯測算的上一家，也全國有20多個辦事處，可以提供一些技術支持，這點小編還是比較佩服的。
