（以小見大）從流量單位解讀流量計
2021-05-17 08:31:38導讀：
本期導語
自從十八世紀中期開始
，伯努利推出關于流體的伯努利方程之后
，流量計逐漸進入人們的視野中，發展至今已有兩百多年歷史了
，如今電磁流量計流量計就更不用說了
本期導語
自從十八世紀中期開始
，伯努利推出關于流體的伯努利方程之后，流量計逐漸進入人們的視野中
，發展至今已有兩百多年歷史了
，如今電磁流量計流量計就更不用說了
，已廣泛應用于印染、水處理
、電力
、石油等，可謂是遍布各行各業
。
不過雖然大家都知道流量計
不過雖然大家都知道流量計
，但可能不知道每種流量計都有可測流量范圍，過大
、過小都可能測不到
。都說一個巴掌拍不響，談媳婦兒也得兩個人對上眼呢
！跑題了
，我們回來接著講。你看一臺流量計最少幾百
，大則成千上萬塊
，如果不懂一些流量計的基礎知識，買錯了可怎么辦
？怪采購
？怪技術？還是追究廠家責任呢
？
今天這一期
今天這一期
，小編從流量的單位入手，為大家換一個角度
，解讀流量計
。掌聲響起來。
正式開講
在講之前
正式開講
在講之前
，我們首先還先得講到流速V
、瞬時流量Q、累計流量QΣ這三大關系。
首先流速，是一種速度單位，如m/s(米/秒），而瞬時流量單位，則變成了（m?/秒），相差一個平方的關系，其實就是這個管道的橫截面積S。所以Q=V*S ?而累計流量，往往針對于一段時間走過的總流量和
首先流速，是一種速度單位，如m/s(米/秒），而瞬時流量單位，則變成了（m?/秒），相差一個平方的關系，其實就是這個管道的橫截面積S。所以Q=V*S ?而累計流量，往往針對于一段時間走過的總流量和
，所以瞬時流量通過時間積分
，正式得到累積流量。
流速與瞬時流量
流量常用有兩種表達方式
流速與瞬時流量
流量常用有兩種表達方式
，自然就有兩種計算方式：
1.體積流量
以體積/時間或者容積/時間為單位表示流量
1.體積流量
以體積/時間或者容積/時間為單位表示流量

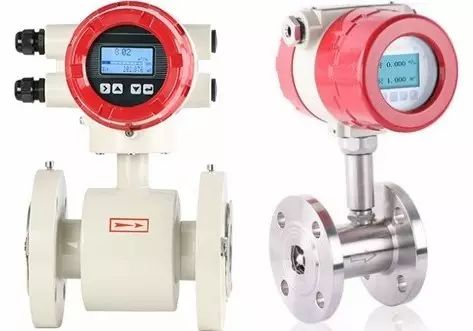

，如：m?/h ,L/h，流量計代表：電磁流量計
、渦輪流量計
。
體積流量（Q）＝ 平均流速×管道截面積（A）
尷尬，是不是初中物理還給老師了
體積流量（Q）＝ 平均流速×管道截面積（A）
尷尬，是不是初中物理還給老師了
？跟我一起來實戰操練下
舉個栗子：DN100的管道
舉個栗子：DN100的管道
，流速大概3m/s，那么對應的流量
Q=V*A=（3×60×60）×π×（100/1000/2）2=84.8m?/h
你算對了嗎
Q=V*A=（3×60×60）×π×（100/1000/2）2=84.8m?/h
你算對了嗎
？
看到這里
看到這里
，是不是還覺得遺漏了什么？
是的
是的
，體積流量還可以分為工況體積流量和標況體積流量
。一般液體流量，往往都講的是工況體積流量
，而往往氣體流量的計量
，則往往涉及兩種：
標況流量和工況流量。
別急
標況流量和工況流量。
別急
，小編這就為你解答
。
在一個標準大氣壓下，室溫20攝氏度（有的場合也用攝氏0度作為標準條件）氣體的流量
在一個標準大氣壓下，室溫20攝氏度（有的場合也用攝氏0度作為標準條件）氣體的流量
，通常認為標況流量
行業標桿：美國艾默生
以上就是我們本期聯測自動化為您推薦的內容，大家都學到了嗎？如果您還有其他疑問請咨詢我們的在線客服，我們有專業的技術團隊為您服務。
。
氣體狀態方程：PV=nRT
工況與標況換算公式：P1×V1/T1=P2×V2/T2
典型代表：渦街流量計，比如要測量氮氣的流量。
那么，假設測得管道內氮氣有1MPa壓力，20℃工況下的流量為50m3/h，則其
Q標=50×(101.325+1000)÷101.325×273.15÷(273.15+20)=506.3Nm3/h
懵逼了吧？！別怕，小編還有不傳絕技
標況流量??=?工況流量*（壓?力?+1）?
溫馨提示：僅限于工況溫度趨于攝氏零度使用。（可不要貪多）
2.質量流量
以質量/時間表示的流量。如：kg/h
質量流量（M）＝ 介質密度（ρ）×體積流量（Q）
?＝介質密度（ρ）×平均流速×管道截面積（A）
這個就非常簡單啦！還是以：DN100的管道，流速大概3m/s為例，介質為自來水（水的密度為1.0×103kg/m3），那么其質量流量為
M（水）= 介質密度（ρ）×體積流量（Q）??=1.0×103kg/m3×84.8m?/h=8.48×104kg/h
也就是我們常說的84.8噸（方）水。（有了前面演算的經驗，計算質量流量是不是就So easy！?div id="4qifd00" class="flower right">
。。?br /> 質量流量計大家可能會相對陌生，見的少些。當然啦，作為自動化儀表“圈子”里的一員，“帶頭大哥”還是要知道的，和妹子約會的時候好吹牛不是！氣體狀態方程：PV=nRT
工況與標況換算公式：P1×V1/T1=P2×V2/T2
典型代表：渦街流量計，比如要測量氮氣的流量。
那么，假設測得管道內氮氣有1MPa壓力，20℃工況下的流量為50m3/h，則其
Q標=50×(101.325+1000)÷101.325×273.15÷(273.15+20)=506.3Nm3/h
懵逼了吧？！別怕，小編還有不傳絕技
標況流量??=?工況流量*（壓?力?+1）?
溫馨提示：僅限于工況溫度趨于攝氏零度使用。（可不要貪多）
2.質量流量
以質量/時間表示的流量。如：kg/h
質量流量（M）＝ 介質密度（ρ）×體積流量（Q）
?＝介質密度（ρ）×平均流速×管道截面積（A）
這個就非常簡單啦！還是以：DN100的管道，流速大概3m/s為例，介質為自來水（水的密度為1.0×103kg/m3），那么其質量流量為
M（水）= 介質密度（ρ）×體積流量（Q）??=1.0×103kg/m3×84.8m?/h=8.48×104kg/h
也就是我們常說的84.8噸（方）水。（有了前面演算的經驗，計算質量流量是不是就So easy！?div id="4qifd00" class="flower right">
